GTW系列/上刀塔下栉式多轴车削中心
GTW-1500Y上刀塔下栉式多轴车削中心
最大旋径 : Ø 400 mm
最大车削直径 : Ø 250 mm
最大车削长度 : 210 mm
主轴转速 : 5,000 rpm
主轴马达 ( 连续 / 30 分 ) : 11 / 15 kW
动力刀塔 : 12 支刀, C & Y 轴
产品详情
上刀塔下栉式多轴车削中心
挟带着业界新科技与高品质零件，结合多轴、高效率与高性价比等三大特色之程泰 GTW 系列多轴车削中心，为特别针对生医与汽机车等中小型精密零件产业而开发的新锐机种，可轻易完成复杂工件之正面与背面加工，高效率与高精度的加工性能，再次诠释多轴车削中心的新标准
刀具系统采用刀塔结合背面栉式刀具座设计，程式编程更加便利，同时具备高效率与较经济的机型特性。
副主轴增加 X 轴向之全新设计，有效提高加工空间，且副主轴接料后可直接由栉式刀具座加工而无须退回原点，效率更加提高。
标准双 Y 轴功能，结合动力刀塔、栉式刀具座与 C 轴，可提高复杂工件之加工能力，且能改善多项工序之加工精度。
分离式水箱与侧出式铁屑除屑机设计，维护方便且提供极佳的冷却效能。
高刚性结构
运用有限元素分析 ( FEA )，让一体成型底座之加强肋达到好的设计，机械强度较传统设计大幅增加，使得本产品可从事极重切削且保持长期超高精度。
具高效能加强肋之底座采用 FC35 米汉纳铸铁，并加上热流平衡设计，能提供较大的防震阻尼及减低变形量。
所有滑板、机头、刀塔及滚珠导螺杆结构与底座接触面皆以手工铲花，以达成较大组装精度、结构刚性及均衡负载。
X / Y / Z 三轴采用高速、高精密线轨设计，并以大跨距设计达成较大的强度与精度，可确保切削刚性同时兼具快速的进给速率。
X / Y / Z 三轴皆由超规格 FANUC AC 伺服马达驱动，能以较快速的加减速运动且提供强大的推力。
弹性的加工模式
刀塔可支援正 / 副主轴加工，栉式刀具座特别针对副主轴之背面加工，特殊的刀具系统设计结合自动上下料系统，可提供弹性且高效率的加工模式，工件自入料至出料可一气呵成，不须停顿。
动力刀塔及 Y 轴
采用超高精度曲齿离合器精密定位刀盘，确保任何切削情形下皆有充分的刀塔刚性。
以高负荷之伺服马达作换刀定位，相邻刀具换刀时间仅需 0.2 秒，对角刀具也只需 0.5 秒，不论间隔多远，刀塔换刀可一气呵成，不须停顿。
动力刀塔提供 12 支刀动力刀具，且仅工作位置之刀具旋转，其余不旋转，节能且减少磨耗。
Y1 轴行程 70 mm = ± 35 mm，Y1 轴与 X1 轴方向夹角 30˚，让刀塔的重心始终落于床鞍滑轨范围内，确保加工全程的刚性。

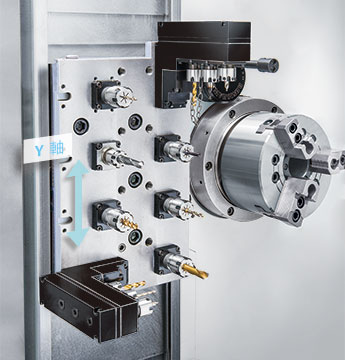

栉式刀具座及 Y 轴
Y2 轴行程 250 mm，快速进给 24 m/min.，可提供快速换刀与精密的轮廓铣削能力。栉式刀具座可提供 8 支动力刀具，采用 AC 伺服马达驱动方式，能以高扭矩输出的充沛动力，轻易完成最困难的加工。
栉式刀具座之刀具装设便利，换刀迅速无需退刀时间，而特别针对副主轴之背面加工设计，可大幅提高背面加工之作业效率。
Y2 轴行程 250 mm，快速进给 24 m/min.，可提供快速换刀与精密的轮廓铣削能力。切削能力
| 栉式刀具座加工能力 |
|---|
| 钻孔能力 ( 固定 ) | 10 mm |
|---|
| 钻孔能力 ( 动力 ) | 8 mm |
|---|
| 攻牙能力 ( 固定 ) | M8 x P1.25 |
|---|
| 攻牙能力 ( 动力 ) | M6 x P1.0 |
|---|
| 铣削能力 ( 动力 ) | 10 mm |
|---|
| 动力刀塔加工能力 |
|---|
| | 刀具 | 主轴转速 ( rpm ) | 切削速率 ( mm/min. ) | 切削速度 ( m/min. ) | 切削深度 ( mm ) |
|---|
| 钻孔 | Ø 16 HSS | 500 | ─ | 25 | ─ |
|---|
| 端铣 | Ø 16 HSS end mill | 600 | 190 | 30 | 4 |
|---|
| 钻孔 | M12 x P1.75 | 400 | ─ | 15 | ─ |
|---|
